PROTENSÃO DE LAJE

Reportagem: Juliana Martins

EQUIPE DE OBRA
Edição 57 – Março/2013

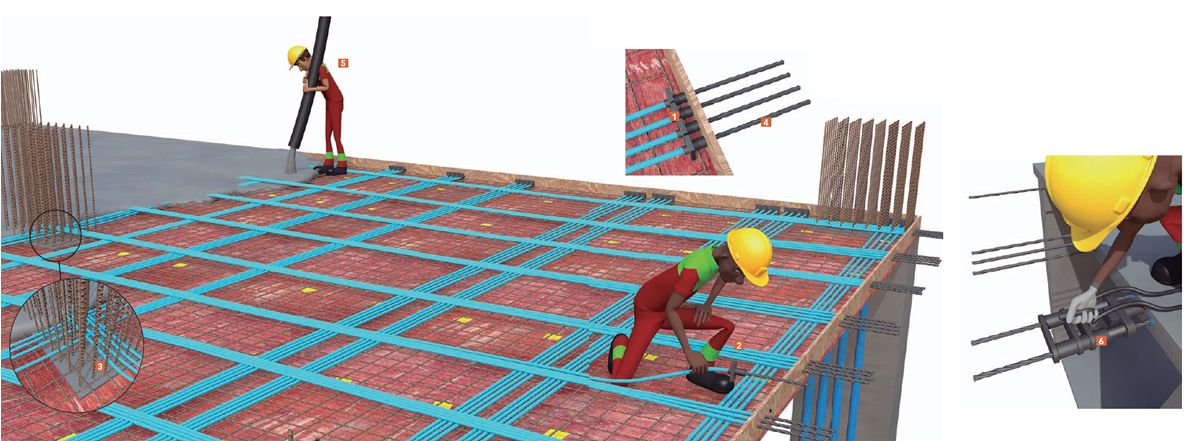

Recurso para aumentar a resistência de vigas e lajes, a protensão exige muita atenção no posicionamento das cordoalhas e no lançamento do concreto.

Protender um elemento de concreto significa esticar um cabo de aço – a cordoalha – que passa em seu interior. Ao tensionar o elemento de concreto dessa maneira, ele ganha em resistência para alguns tipos de solicitação. Assim, é possível obter vãos maiores de lajes e vigas.
Há três tipos de ancoragem: ativa, na extremidade do cabo onde é posicionado o equipamento que o tensiona; intermediária, localizada ao longo do comprimento e que pode ter a função de intercalar o tensionamento; e passiva, na extremidade oposta ao tensionamento.

FERRAMENTAS E EPIs
Foto: Marcelo Scandaroli
Cunhas, ancoragens, capacete, estopa, cinto paraquedista, bomba hidráulica, tinta spray, macaco hidráulico de dois pistões, furadeira, broca, torquês, luva, óculos escuros, estilete e lixadeira manual com disco de corte.


POSICIONAMENTO DAS CORDOALHAS

Foto: Marcelo Scandaroli

Passo 1
Após posicionar as fôrmas e a armadura passiva* inferior de acordo com o projeto, fure a borda da fôrma com uma serra copo. Pelo furo passará a ancoragem ativa – cordoalha.
(*) Armadura que não recebe tensionamento.

Foto: Marcelo Scandaroli

Passo 2
No ponto onde ficará a ancoragem ativa, posicione a fôrma plástica para nicho – que será retirada após a concretagem. Neste caso, ela foi fixada com arame, mas isso pode ser feito também com pregos ou parafusos.

Foto: Marcelo Scandaroli

Passo 3
A extremidade do cabo com ancoragem passiva é entregue já pronta e deve ser colocada na fôrma conforme indicado em projeto. Esta ponta ficará oculta após a concretagem. Note que o trecho descoberto da cordoalha não pode ser maior que 2,5 cm.

ATENÇÃO
Foto: Marcelo Scandaroli
Desenrole o cabo seguindo do lado passivo para o ativo. Siga as determinações do projeto e observe atentamente o posicionamento dos cabos em relação à laje, sobretudo a altura.



Foto: Marcelo Scandaroli

Passo 4
Com cuidado para evitar danos ao plástico e ao aço, corte a bainha* da extremidade ativa – apenas o comprimento suficiente para que o cabo seja introduzido na ancoragem. Em seguida, coloque o protetor de cabo na cordoalha (segmento plástico na cor preta, na foto) e passe-a pela ancoragem.
(*) Capa plástica que envolve o cabo de aço.

Foto: Marcelo Scandaroli

Passo 5
Para permitir a atuação do equipamento de protensão, faça a cordoalha ultrapassar o limite da fôrma em 30 cm. Quando o cabo estiver na posição correta, fixe-o para que não se desloque durante a concretagem.

Foto: Marcelo Scandaroli

Passo 6
A cordoalha é posicionada entre as cubetas da laje nervurada e fixada com um suporte do tipo caranguejo em pontos determinados.

Foto: Marcelo Scandaroli

Passo 7
Para melhor fixação, a cordoalha deve ser amarrada à armadura passiva da laje.

Foto: Marcelo Scandaroli

Passo 8
Com os cabos já posicionados e a armadura passiva superior já concluída, a laje precisa passar por inspeção antes de ser concretada. Tome cuidado para que os cabos não sejam deslocados durante o lançamento do concreto, o que nunca deve ser feito a partir de altura superior a 2 m.
CONCRETAGEM

Foto: Marcelo Scandaroli

Passo 9
Salvo orientação específica do projeto, a concretagem pode começar a partir de qualquer ponto. Especialmente no caso de lajes protendidas, a equipe deve ser instruída sobre os pontos onde devem ser introduzidos os vibradores para adensamento do concreto.

ATENÇÃO!
Foto: Marcelo Scandaroli
Durante e após a concretagem, cuidado para não pisar sobre os suportes – plásticos ou metálicos – que mantêm os cabos e os vergalhões no lugar.



Foto: Marcelo Scandaroli

Passo 10
Da mesma maneira, ao usar a enxada para espalhamento do concreto é preciso tomar cuidado para não deslocar os elementos da laje.
PROTENSÃO

Foto: Marcelo Scandaroli

Passo 11
Quando da retirada das fôrmas, remova também a peça plástica que fazia o fechamento da extremidade do cabo. Aproveite para limpar a parte interna do furo caso pasta de cimento tenha entrado nela. Em seguida, posicione o macaco hidráulico para protensão.

ATENÇÃO!
Antes de iniciar esta etapa, verifique as indicações do projeto com relação à força de protensão e alongamento para cada cabo; extremidades dos cabos a serem protendidas; resistência mínima do concreto no momento da protensão; etapas de protensão; ordem de protensão dos cabos etc. Se estas informações não estiverem claras, o projetista deve ser consultado.
Foto: Marcelo Scandaroli

Passo 12
Enquanto um operário segura o macaco, outro aciona a bomba hidráulica. Salvo orientação específica do projeto, não é necessário elevar a pressão por etapas nem verificar o alongamento a cada intervalo. Assim, a pressão da bomba deve ser elevada continuamente até a conclusão.

ATENÇÃO!
Foto: Marcelo Scandaroli
Para segurança dos operários e no entorno da construção, as pessoas e equipamentos envolvidos devem estar usando dispositivos de segurança que evitem quedas.
Foto: Marcelo Scandaroli A bomba hidráulica para acionamento do macaco conta com duas posições: tensionamento e cravação de pistão; e retorno. Antes de usar, verifique o macaco hidráulico e assegure-se de que os componentes tenham sido calibrados em conjunto.



Foto: Marcelo Scandaroli

Passo 13
O pistão dianteiro crava a cunha dentro da ancoragem após o tensionamento. Concluída a protensão, verifique se o alongamento previsto foi atingido, já descontado o recuo natural das cunhas (entre 6 mm e 8 mm) após aliviar a tensão do cilindro.

DICA
As anotações de alongamentos, pressões e desvios devem ser passadas ao projetista. Só depois da aprovação dele é permitido cortar o excesso da cordoalha para evitar oxidações.

PREPARAÇÃO DAS CUNHAS

Foto: Marcelo Scandaroli

Passo A
Na extremidade de cada cabo em que será feita a protensão é preciso posicionar as ancoragens. São placas metálicas por cujo orifício passará a cordoalha, envolta por cunhas metálicas.

Foto: Marcelo Scandaroli

Passo B
Para tanto, insira o par de cunhas nas placas de ancoragem ativa. Note que o interior delas é ranhurado.

Foto: Marcelo Scandaroli

Passo C
A cordoalha passará por entre as cunhas. Quando o movimento de protensão puxar o cabo, as cunhas se afastarão e permitirão a distensão do cabo. No entanto, quando o movimento for inverso, as cunhas travarão o movimento.
